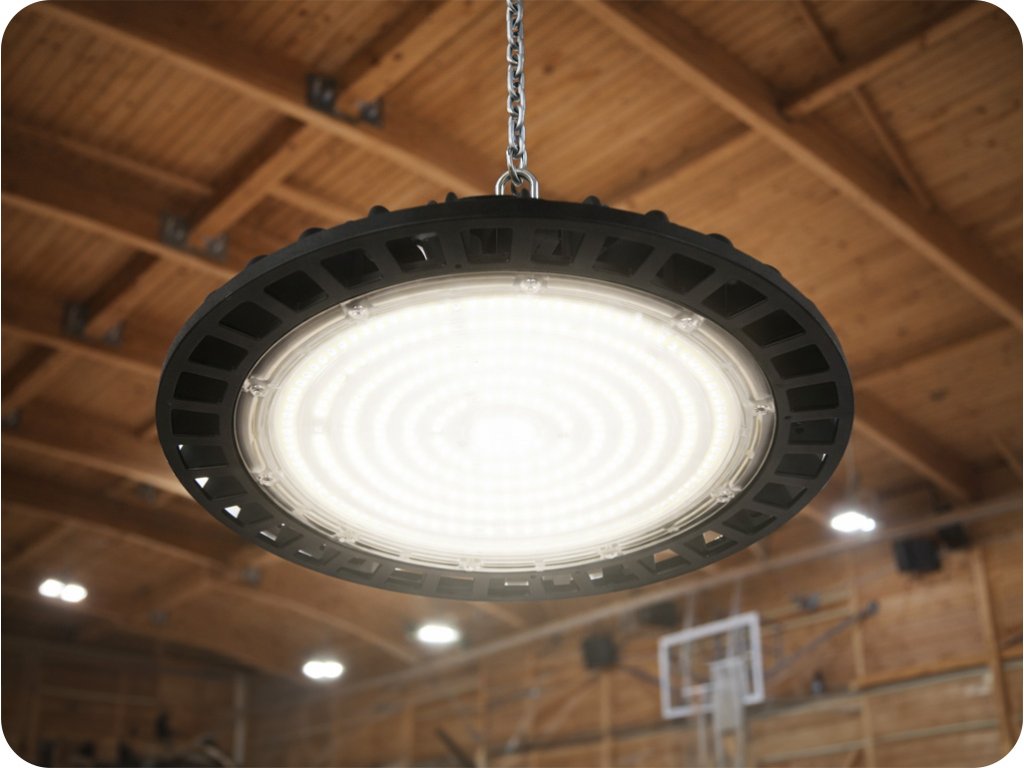

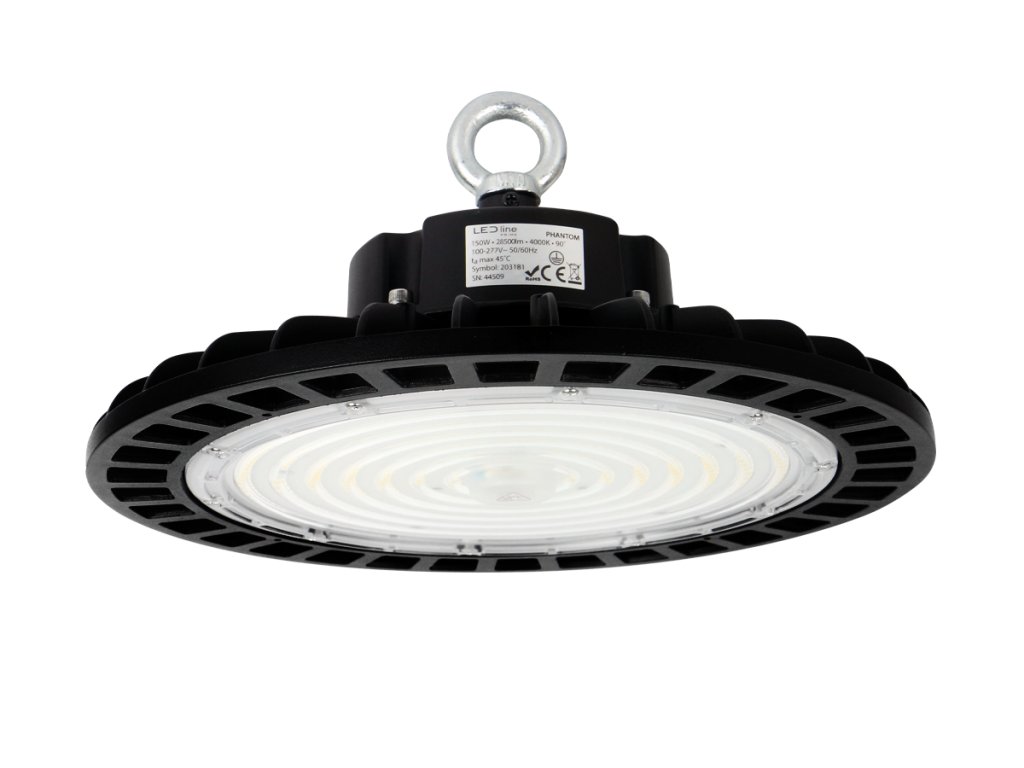

PHANTOM UFO HIGHBAY 150W, 28500lm, 1-10V [203181]
Code: 75177Product detailed description
- svjetiljka opremljena Sosen napajanjima s funkcijom zatamnjenja 1-10V
- širok raspon Merrytek senzora (serija MC054), koji im omogućuje postizanje stvarne uštede energije do 45% u usporedbi s dnevnim svjetlom - ovo rješenje automatski prilagođava potreban intenzitet unutarnje rasvjete ambijentalnom svjetlu
- izdržljiva i pouzdana u svim uvjetima
- aluminijsko kućište svjetiljke dizajnirano za maksimiziranje odvođenja topline svjetiljke uz osiguravanje male težine proizvoda
- metalni nosač za vješanje
- radna temperatura: -40°C/+45°C
- izuzetno dug vijek trajanja do 100 000 sati
- uključivanje/isključivanje više od 50 000 puta
- faktor snage min. 0,95 - vrlo niska početna struja
- bez treperenja
- zatamnjenje 1-10V: možete smanjiti ili povećati svjetlosni izlaz od 0 do 100% pomoću potenciometra (potrebno je dodatno dvožično ožičenje)
Additional parameters
| Category: | LED industrijske svjetiljke |
|---|---|
| Warranty: | 5 godina |
| Kut osvjetljenja: | 90° |
| Materijal: | Aluminij + PC |
| PF: | >0,95 |
| Ulazni napon: | AC:100-277V,50/60Hz |
| Boja karoserije: | Crna |
| IP pokrivenost: | IP65 |
| Lumeni (lm): | 28500 |
| Prigušivo: | Da (1-10 V) |
| Snaga (W): | 150 |
| Svijetla boja: | Prirodna bijela 4000K |
| Vrsta LED čipa: | SMD |
